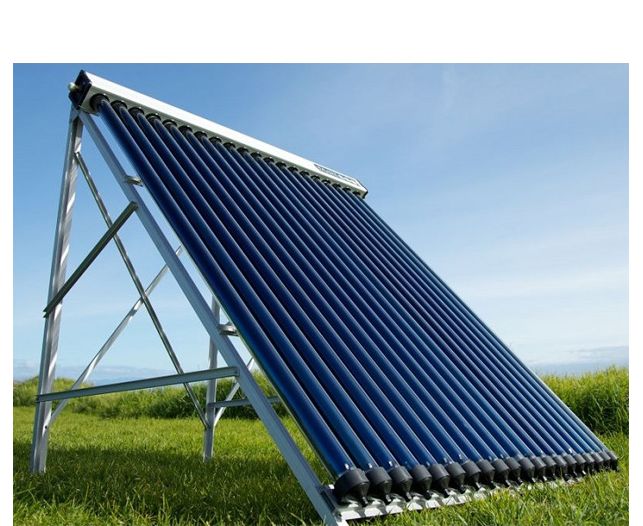

Сонячний колектор вакуумний Turbosolar TS30

Сонячний колектор із вакуумними трубками

Колектор TURBOSOLAR може складатися з необхідної кількості теплових трубок (20/25/30), що поглинають сонячну енергію і перетворюють її на доступну теплову енергію. Зазвичай це тепло передається воді чи суміші води та незамерзаючої рідини. Отримане тепло може бути використане для обігріву води або, в окремих випадках, навіть для охолодження повітря.

Призначення

Вакуумні сонячні колектори TURBOSOLAR призначені для цілорічної експлуатації у будь-яких кліматичних зонах. Основне призначення вакуумних сонячних колекторів – нагрівання води басейну та підтримка роботи системи опалення. Сонячні колектори TURBOSOLAR мають високу продуктивність у літній та зимовий час. Геліосистема здатна забезпечити 100% потреби нагріву сезонного басейну та від 30% до 90% потреби у гарячій воді та до 30% опалення при підключенні до системи ГВП та опалення будинку. Термін експлуатації – 25 років. Вакуумні сонячні колектори TURBOSOLAR здатні суттєво знизити витрати на нагрівання басейну, підготовку гарячої води та опалення, а також продовжити термін служби основного котельного обладнання, відключивши його влітку.

Конструкція сонячного колектора складається із трьох основних частин:

• Вакуумні трубки - поглинають сонячне світло і перетворять його на доступне тепло. Вакуум між двома шарами скла служить як ізоляція;

• Мідна теплова трубка – передає тепло від вакуумних трубок у колектор;

• Колектор - ізольована коробка, що містить мідні закінчення теплових трубок.

Принцип роботи:

Крок 1: Пластина чорного кольору, розташована у внутрішній частині трубки, поглинає сонячне світло і перетворює його в тепло;

Крок 2: Усередині трубок утворюється пара, яка надходить у колектор;

Крок 3: Циркуляційний насос перекачує нагрітуводу або незамерзаючу рідину через колектор поступово нагріваючи накопичувальну ємність.

Ключові переваги системи:

• Корпус колектора: сплав анодованого алюмінію;
• Головка колектора: мідь;
• Теплова трубка: мідь TU1 з конденсаторами 14 мм або 22 мм;
• Теплоізоляція колектора: шар скловати;
• Підходить для систем із тиском води до 8 бар;
• Середня тепловіддача на 25% вища порівняно з плоскими сонячними колекторами;
• Проста установка;
• Вибір кріплень для встановлення на плоских чи скатних дахах;
• Різний кут нахилу кронштейнів та кількість трубок.
