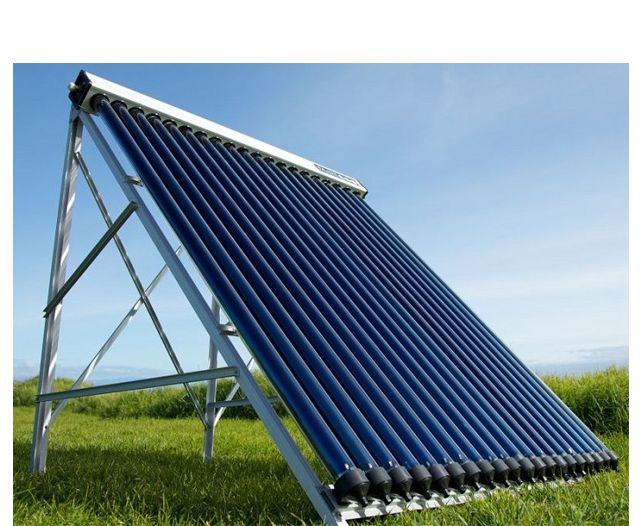

Солнечный коллектор вакуумный Turbosolar TS20
Характеристики
Описание
Солнечный коллектор с вакуумными трубками
Коллектор TURBOSOLAR может состоять из необходимого количества тепловых трубок (20/25/30) поглощающих солнечную энергию и преобразуют её в доступную тепловую энергию. Обычно это тепло передается воде или смеси воды и незамерзающей жидкости. Полученное тепло может быть использовано для обогрева воды воздуха или, в отдельных случаях, даже для охлаждения воздуха.
Назначение
Вакуумные солнечные коллекторы TURBOSOLAR предназначены для круглогодичной эксплуатации в любых климатических зонах. Основное назначение вакуумных солнечных коллекторов — нагрев воды бассейна и поддержка работы системы отопления. Солнечные коллекторы TURBOSOLAR обладают высокой производительностью в летнее и зимнее время. Гелиосистема способна обеспечить 100% потребности нагрева сезонного бассейна и от 30% до 90% потребности в горячей воде и до 30% отопления при подключении к системе ГВС и отопления дома. Срок эксплуатации – 25 лет. Вакуумные солнечные коллекторы TURBOSOLAR способны существенно снизить затраты на нагрев бассейна, подготовку горячей воды и отопления, а также продлить срок службы основного котельного оборудования, отключив его в летнее время.
Технические характеристики | |
Модель (количество трубок) | TS (20; 25; 30) |
Теплообменник (Manifold) | |
Материал внутреннего теплообменника | медь |
Диаметр внутреннего теплообменника | |
Диаметр гильзы теплообменника | |
Глубина гильзы теплообменника | |
Толщина стенки теплообменника | |
Выходы | латунь, 3/4" HP c широким бортом |
Материал изоляции | минеральная вата c антигигроскопичной пропиткой |
Толщина изоляции | 70 – |
Внешний корпус | анодированный алюминий, |
Цвет теплообменника | металлик |
Диаметр гильзы датчика температуры | |
Расположение датчика температуры | с двух сторон |
Межтрубное расстояние | |
Номинальное давление теплообменника | 6 бар (8 бар пиковое) |
Элементы крепления (Рама) | |
Способ монтажа | вертикальный, горизонтальный, наклонный |
Ножки для установки | усиленные |
Материал ножки для установки | нержавеющая сталь |
Толщина металла | |
Тип вакуумной трубки | Heat pipe |
Диаметр конденсатора | |
Покрытие | никелирование |
Диаметр трубки heat pipe | |
Защита от замерзания | гильзование |
Тип теплопроводящего элемента | удлиненный |
Качество стекла | боросиликатное (ударопрочное) стекло 3,3 (т-0,91) |
Размеры вакуумной трубки |

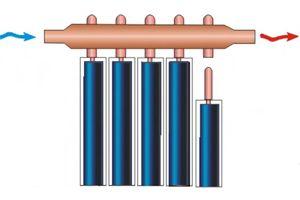

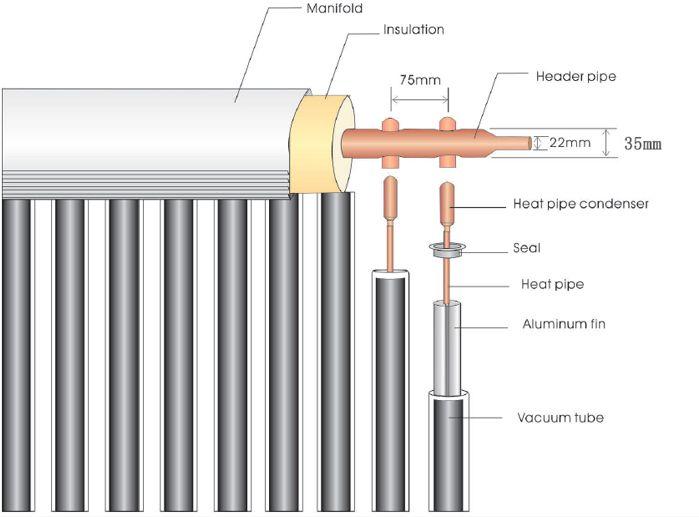

Конструкция солнечного коллектора состоит из трех основных частей:
- Вакуумные трубки - поглощают солнечный свет и преобразуют его в доступное тепло. Вакуум между двумя слоями стекла служит в качестве изоляции;
- Медная тепловая трубка - передает тепло от вакуумных трубок в коллектор;
- Коллектор - изолированная коробка содержащая медные окончания тепловых трубок.
Принцип работы:
Шаг 1: Пластина черного цвета расположенная во внутренней части трубки поглощает солнечный свет и преобразует его в тепло;
Шаг 2: Внутри трубок образуется пар, который поступает в коллектор;
Шаг 3: Циркуляционный насос перекачивает нагретую воду или незамерзающую жидкость через коллектор постепенно нагревая накопительную емкость.
Ключевые преимущества системы:
- Корпус коллектора: сплав анодированного алюминия;
- Головка коллектора: медь;
- Тепловая трубка: медь TU1, с конденсаторами 14 мм или 22 мм;
- Теплоизоляция коллектора: слой стекловаты;
- Подходит для систем с давлением воды до 8 бар;
- Средняя теплоотдача на 25% выше в сравнении с плоскими солнечными коллекторами;
- Простая установка;
- Выбор креплений для установки на плоских или скатных крышах;
- Различный угол наклона кронштейнов и количество трубок.
